數據中心采用的UPS電源系統設計規劃

時間：2022-03-12 人氣：來源：山東合運電氣有限公司

對于數據中心的供電系統解決方案而言，不僅要考慮提高供電系統的可利用率，也要為突發情況做好規劃。因此UPS電源系統的設計與規劃顯得尤為重要。

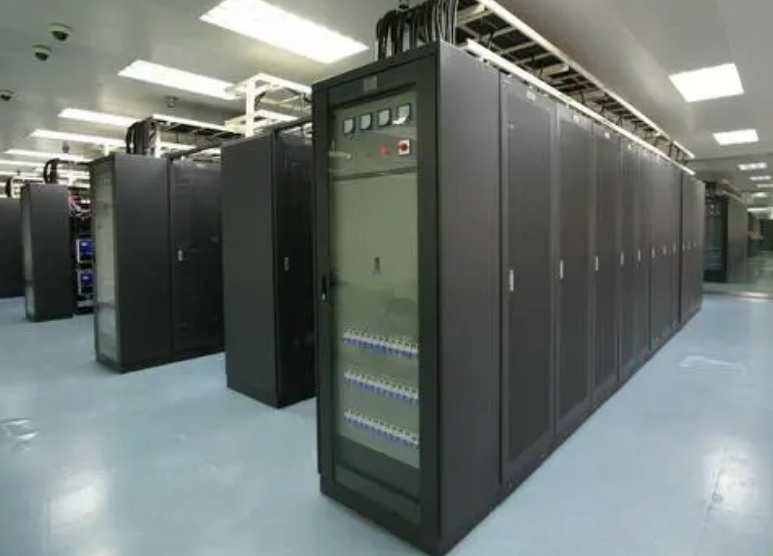

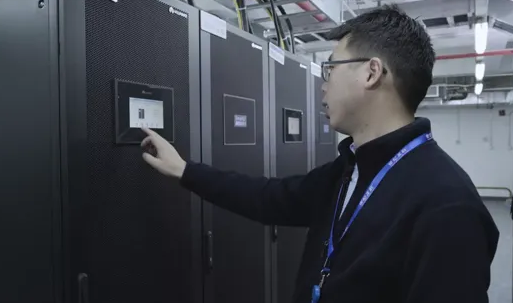

數據中心機房電力系統檢查

按照TIA-942所推薦的供電系統可利用率的分類標準，可分為Tier-4級、Tier-3級、Tier-2級和Tier-1級。Tier-4級供電系統是由兩路UPS所組成的2N型供電系統來向IT設備供電，它能確保負載”永不停電”，具備故障容錯功能，其可利用率最高，適用于中大型的高端數據中心。Tier-3級供電系統是由1路市電+1路UPS/HVDC所組成的2N型供電系統來向IT設備供電，它使負載的供電系統具有可在線維護特性，其可利用率次之，適用于中大型的中端數據中心; Tier-2級供電系統是由N+1臺UPS所組成的冗余供電系統來向IT設備供電，適用于中小型數據中心; Tier-1級供電系統是單機系統，其可利用率最低，適用于小型機房。

舉例：某數據中心設計每個機房模塊機柜200個，容量為3KW/個。

IT設備負荷計算如下表：

序號	用電設備名稱	設備功率KW	需要系數	功率因數
1	1#機房IT設備	600	1	0.95
2	2#機房IT設備	600	1	0.95
3	合計	1200

備注：為了能夠完全與供應電源兼容，輸入功率因數需要接近1

根據IT設備負荷計算進行UPS選型，UPS容量按照2N方式配置，選型計算如下表：

序號	UPS設備名稱	IT設備有功功率KW	UPS設備選型	UPS設備負荷率
1	1#機房UPS	600	4X400KVA	41.67%
2	2#機房UPS	600	4X400KVA	41.67%

備注：高冗余度的UPS系統其設計額定負荷水平通常在40%～50%之間

UPS設備選型為在線雙變換式，采用空間矢量調制及全數字化控制技術。共分為兩組，每組配置為4臺400KVA UPS并機運行，第一組UPS為1#、2#機房IT設備A路供電，第二組UPS為1#、2#機房IT設備B路供電，正常運行時每組UPS各承擔50%，當一組UPS故障時由另一組UPS承擔全部負荷。
